不间断电源蓄电池监控方案

概述

    由于阀控铅酸电池性能稳定、自放电少、密封、经济等优点而迅速代替其他类型电池。阀控铅酸电池销售承诺一般十年使用寿命，然而很多用户发现电池在使用了三到四年后就会出现故障，很少有电池使用寿命超过八年的，这主要是由于阀控蓄电池长期浮充运行后出现电池失水、负极板硫酸化、正极板腐蚀、热失控等，导致容量衰退。

    目前，对UPS蓄电池组的管理主要采用定期维护的方式。一般定期人工对电池的电压、内阻进行测量，每一年或几年对电池组进行一次核对性放电。

    这种维护方式主要存在下面的缺点：

    · 维护工作量大，导致维护人员工作效率低下

    · 无法即时掌握蓄电池组运行真实数据

    · 数据无法进行系统的分析

    · 维护风险较高

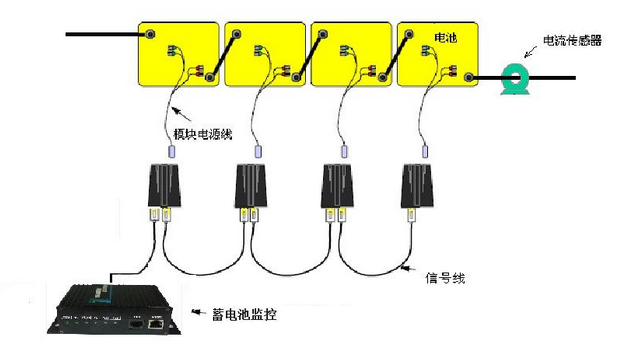

    为了能彻底解决以上问题，必须组建一个蓄电池在线监测系统，对蓄电池的单体电压、组压、单体内阻、电池内部温度等重要参数进行在线监测。

    本方案实施后可以达到下面的效果：

    - 提前预警即将失效的蓄电池，排除潜在的隐患，确保UPS系统安全；

    - 无需进行定期的内阻、电压手工测量，节约人力物力；

    - 即时发现充电故障，延长蓄电池组寿命。

    - 通过对数据的系统分析，积累不同品牌型号UPS设备及蓄电池的实际运行经验，作为选型参考。

监测内容

单体电压、单体内阻、组压、充放电电流、环境温度。

系统功能和特点

    ◆ 自动测量，无须人工干预；

    ◆ 准确快捷；

    ◆ 安全可靠；

单体电压、内阻与组压监测

    为了确保电压测量精度及稳定性，模块内置5PPM电压基准源及16位高速A/D芯片，确保低于0.1%的电压测量误差及解决温漂问题。其性能远远高于同行业厂家。

电流与环境温度监测

    本方案采用数字化温度探头与可拆卸式电流互感器，使测量更精确与安装更容易。
